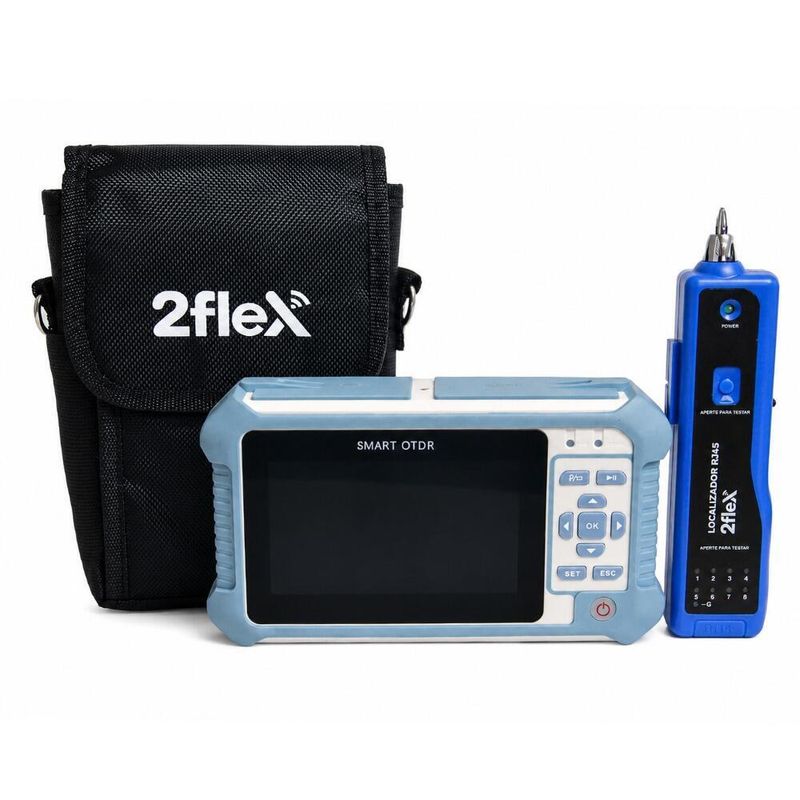

Testador OTDR 9 em 1 para Fibra Ativa

Testador OTDR 9 em 1 para Fibra Ativa

Características:

- O Testador OTDR 9 em 1 para Fibra Ativa é um equipamento profissional de alta precisão desenvolvido para testes, certificação e manutenção de redes de fibra óptica e infraestrutura de redes estruturadas. Compacto, robusto e multifuncional, ele reúne em um único dispositivo todas as ferramentas essenciais para análise completa de enlaces ópticos e cabeamento metálico.
- Seu sistema OTDR permite identificar com exatidão perdas, emendas, quebras, conectores defeituosos e outros eventos ao longo da fibra óptica, com alcance de até 80 km e alta precisão de medição. Além disso, o equipamento integra funções avançadas como Power Meter Óptico, Fonte de Luz Óptica, Localizador Visual de Falhas (VFL), Teste de Perda Óptica e Testador RJ45, oferecendo uma solução completa para técnicos de campo, provedores de internet, data centers e redes corporativas.
- A interface conta com uma tela touch capacitiva IPS de 4,3 polegadas (800×480), proporcionando operação intuitiva e visualização clara dos testes. O equipamento também oferece armazenamento para mais de 100.000 registros, com exportação de dados via USB e cartão TF, além de atualização de firmware pelo próprio usuário. Sua bateria de íons de lítio garante autonomia para mais de 5.000 testes por carga, ideal para rotinas intensivas em campo.
- No diagnóstico óptico, o OTDR opera com comprimentos de onda de 1310/1550nm, faixa dinâmica de até 24/22dB e precisão de distância de ±(1m + 2×10⁻⁴ × distância), permitindo medições confiáveis em diferentes cenários de rede. O VFL integrado opera em 650nm com potência ≥10mW, auxiliando na identificação visual de falhas em fibras. Já o Power Meter cobre ampla faixa de -70 a +26dBm (dependendo do modelo), com alta precisão e suporte a múltiplos comprimentos de onda calibrados.
- A Fonte de Luz Óptica integrada fornece sinal estável com potência ≥5dBm e diferentes modos de modulação, enquanto o Teste de Perda Óptica permite medições de 0 a 30dB com precisão de 10%, garantindo certificação confiável de enlaces.
- No segmento de redes metálicas, o equipamento incorpora o Testador RJ45 (Wiremap), que realiza o mapeamento completo dos pares (pino a pino – portas 1 a 8), identificando falhas de crimpagem, inversões, rompimentos e inconsistências no cabeamento estruturado.
- Complementando essa funcionalidade, o sistema inclui o Localizador de Cabos RJ45 (Tracker), que transforma o OTDR em um gerador de tom para rastreamento de cabos. Ao injetar sinal na linha, o técnico utiliza o módulo localizador para identificar rapidamente o cabo correto em racks, painéis ou grandes infraestruturas, com alerta sonoro (alto-falante ou fone de ouvido). O recurso também conta com lanterna integrada, facilitando o trabalho em ambientes com baixa iluminação.

Especificações Técnicas:

- Marca: 2Flex;
- Modelo: 2F-FOTDR;
- OTDR:
 Comprimento de onda: 1310/1550nm;

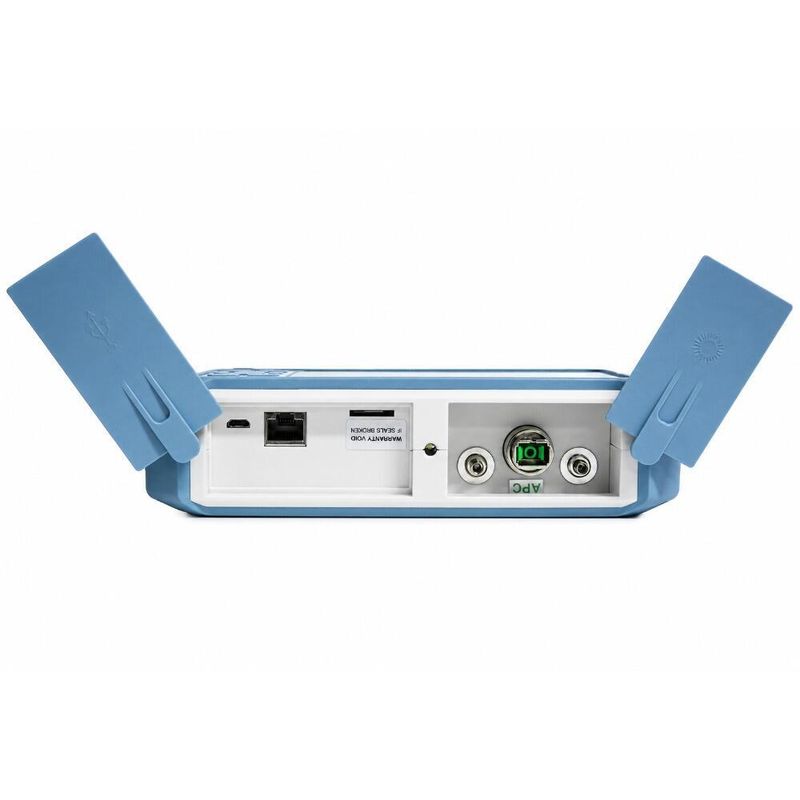

 Conectores: FC/APC ou SC/APC;
 Distância de medição: até 80km;
 Zona morta de reflexão: 2m;
 Zona morta de atenuação: 12m;
 Faixa dinâmica: 24/22dB;
 Precisão de distância: ±(1m + 2 × 10⁻⁴ × distância medida);

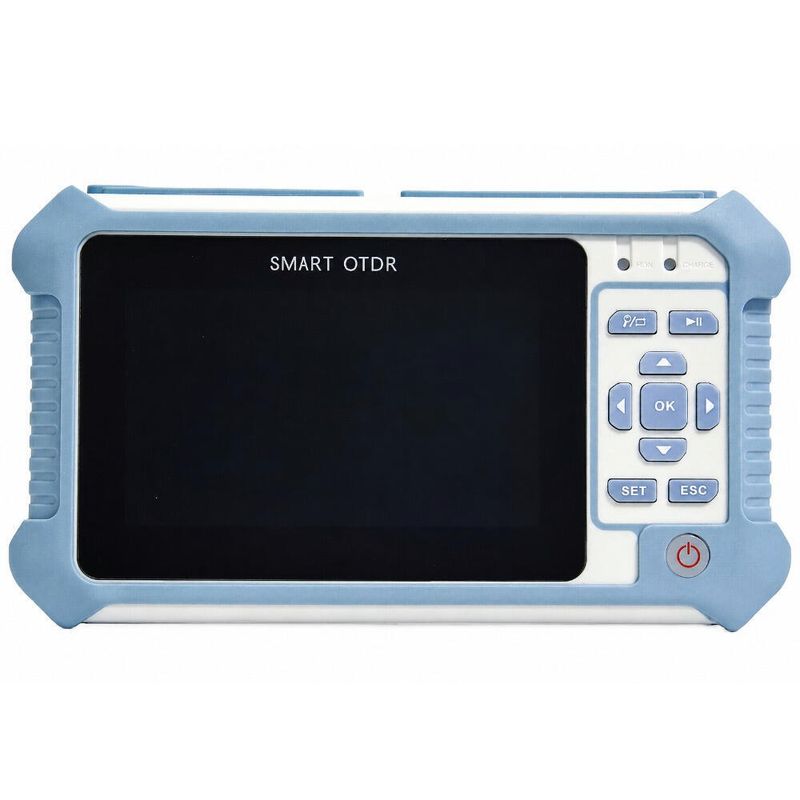

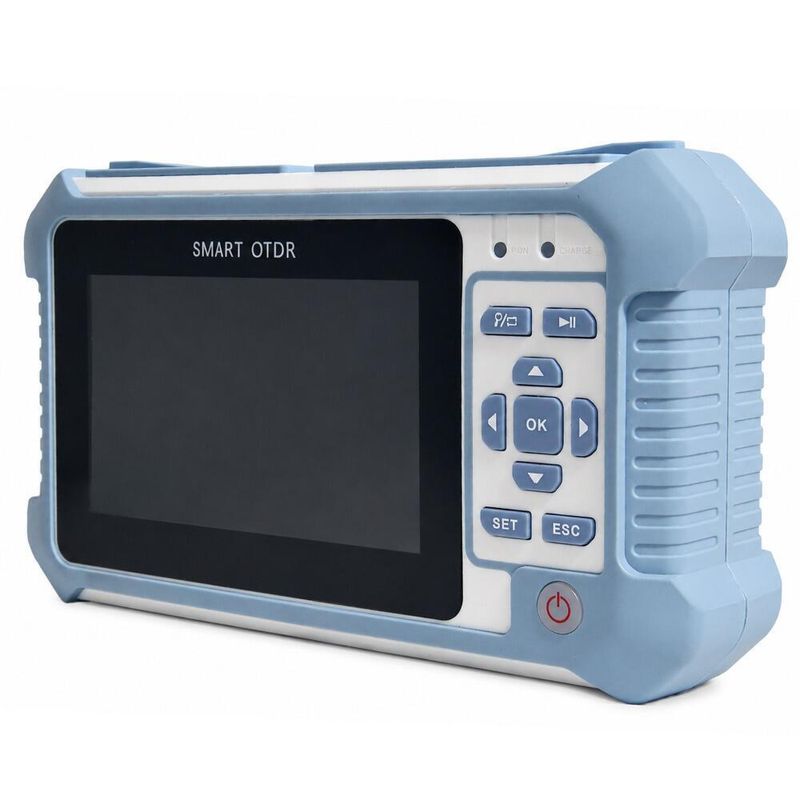

 Tela: IPS Touchscreen capacitiva de 4,3" (800 x 480 pixels);
 Armazenamento: mais de 100.000 registros;

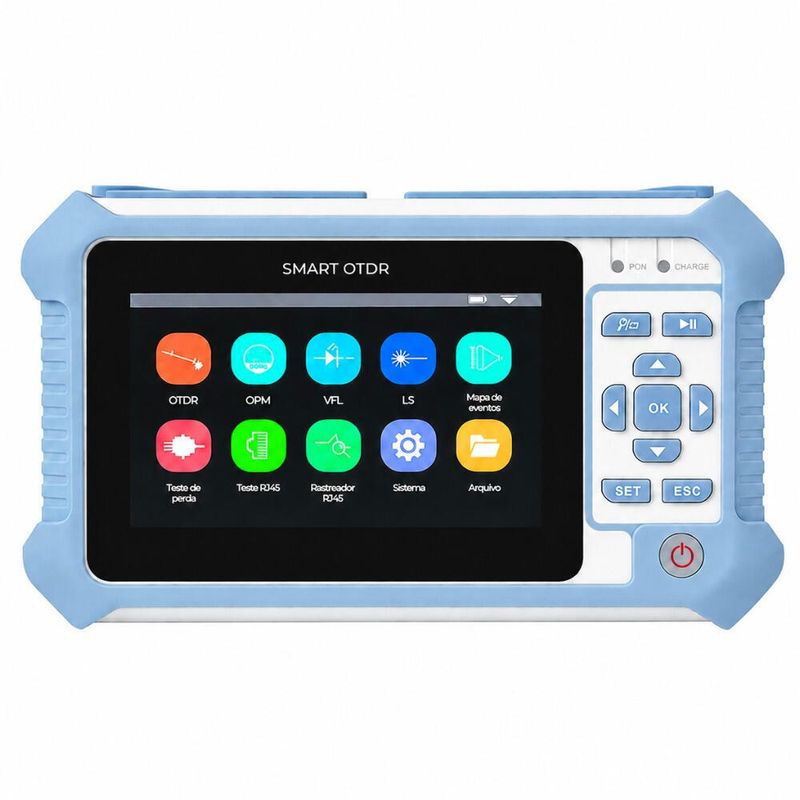

 Funções integradas: OTDR, Event Map, Power Meter(OPM), Fonte de Luz Óptica(OLS), Localizador Visual de Falhas (VFL), Teste de Perda Óptica, Testador RJ45 (Wiremap) e Lanterna;

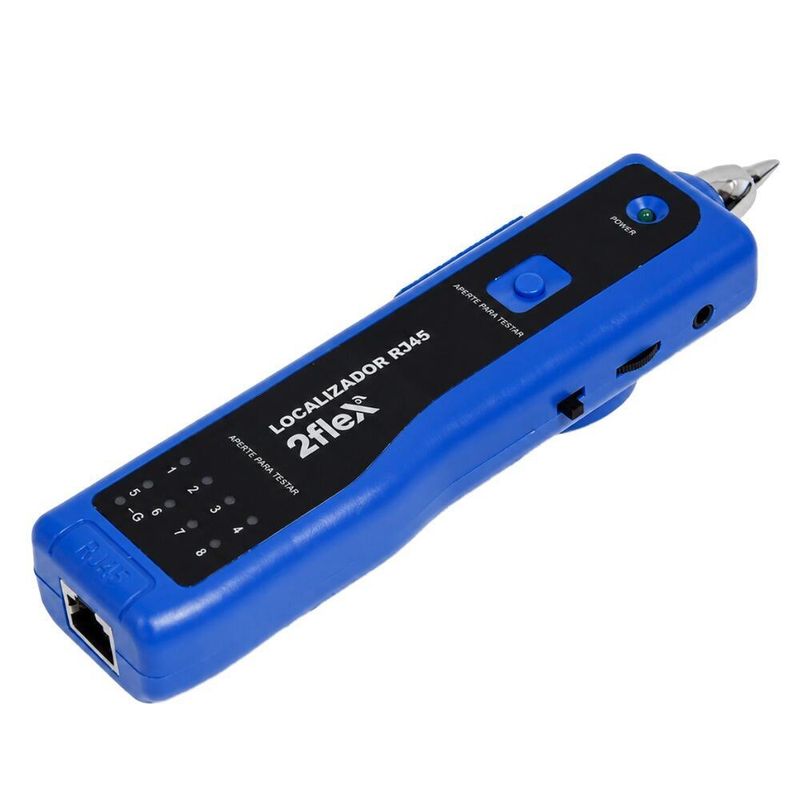

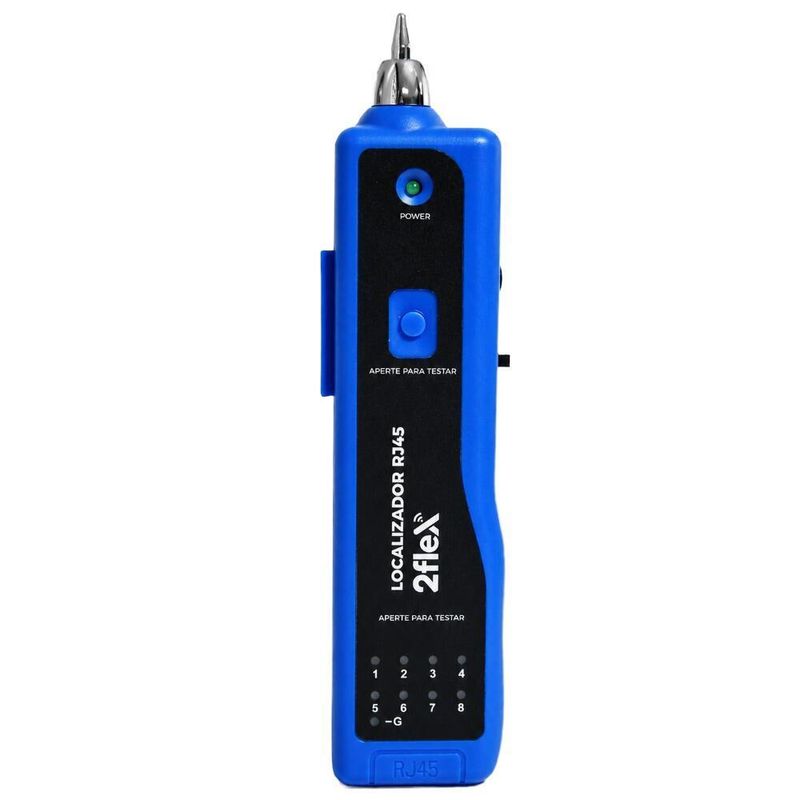

- Localizador RJ45:
 Função: geração de tom (tone generator);
 Identificação de cabos em racks e painéis;
 Alerta sonoro: alto-falante ou fone de ouvido;
 Função integrada de lanterna LED;
 Uso em infraestrutura de rede estruturada;
- VFL:
 Comprimento de onda: 650 nm;
 Potência de saída: ≥ 10 mW;
 Modos: CW / 2 Hz;
 Compatibilidade: fibra monomodo (SM) e multimodo (MM);
- Power Meter:
 Faixa de medição: -70 a +10 dBm / -50 a +26 dBm (dependendo do modelo);
 Comprimentos de onda calibrados: 850 / 1300 / 1310 / 1490 / 1550 / 1625 / 1650 nm;
 Detector: InGaAs;
 Precisão: ≤ ±3%;
 Resolução: 0,01 dBm;
 Conector: universal 2,5 mm;
- Fonte de Luz:
 Emissor: FP-LD;
 Comprimento de onda: compatível com OTDR (1310 / 1550 nm);
 Potência de saída: ≥ 5 dBm;
 Conector: FC/PC (SC/ST opcional);
 Estabilidade: ±0,04 dB em 20 min;
 Modulação: CW / 270 Hz / 330 Hz / 1 kHz / 2 kHz;
 Compatibilidade: fibra monomodo (SM);
- Teste de Perda Óptica:
 Conectores: FC / SC;
 Faixa de teste: 0 a 30 dB;
 Precisão: ±10%;
- Dimensões: 185 × 105 × 50 mm;
- Peso: 530 g;
- Temperatura de operação: -5°C a 50°C;
- Temperatura de armazenamento: -10°C a 60°C;
- Umidade: 0% a 85% (sem condensação);
- Aplicações: Redes FTTH,Provedores de Internet (ISP), Data Centers, Redes corporativas, Telecomunicações, Infraestrutura de redes ópticas e metálicas, Certificação e manutenção de enlaces ópticos e Cabeamento estruturado (RJ45).

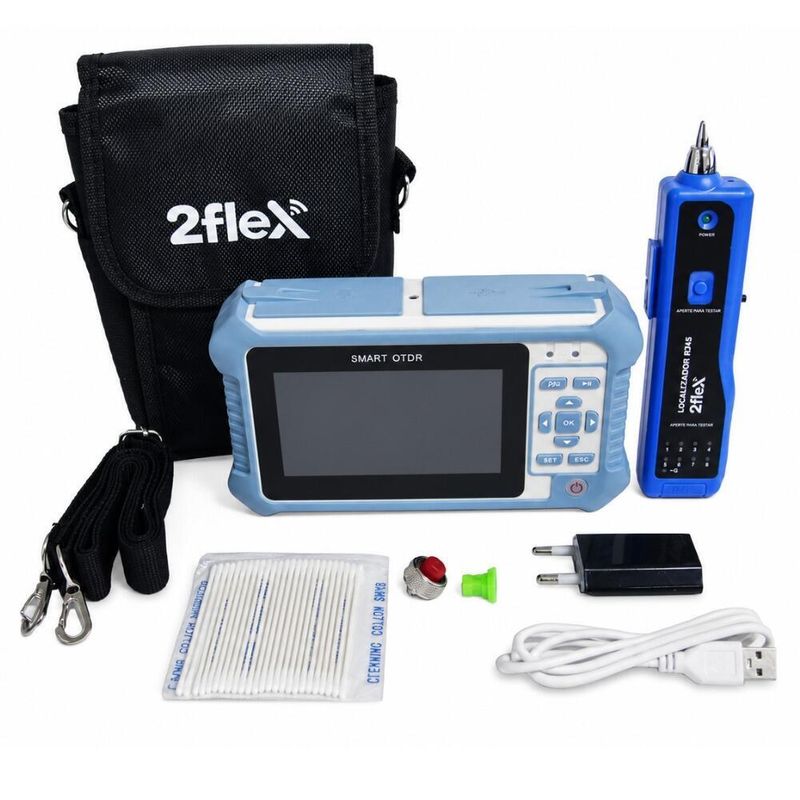

Conteúdo da Embalagem:

- 1 Testador OTDR;
- 1 Localizador de Cabos;
- 1 1 Adaptador FC;
- 1 Bolsa para transporte com alça;
- 1 Cabo micro USB;
- 1 Adaptador de Energia;
- Kit Cotonete de limpeza.
